Особенности монтажа ливневой канализации

Застой влаги на участке является причиной множества неудобств, более того, влага неизбежно разрушает фундамент дома, обеспечивает сырость в подвале и пр. От избытка влаги можно избавиться с помощью прокладки ливневой канализации. Она позволяет значительно предотвратить подтопление частного дома.
Необходимо отметить, что ливневая канализация - не полноценное решение проблемы подтопления фундамента, она дополняет классический дренаж фундамента, помогая ему справляться с необходимыми объемами поступающей влаги от дождя и таяния снега.

Состав ливневой канализации




Правильно подобранная ливневая канализация собирается как кубики в детском конструкторе, и состоит из следующих комплектующих:
  1. линейные и точеные водоприемники;
  2. ревизионные, поворотные колодцы;
  3. фильтры для масла и бензина - применяются для гаражей, паркингов, автодорог, АЗС и т.д.;
  4. пескоуловители;
  5. впитывающий блок - возможно использовать на песчаных, водоненасыщенных грунтах.
Помимо покупки материалов необходимо иметь представление о требованиях СНиПа и принципе работы всей системы в целом.

Проведение монтажных работ


Правила монтажа ливневой канализации подразумевают следующую последовательность действий:

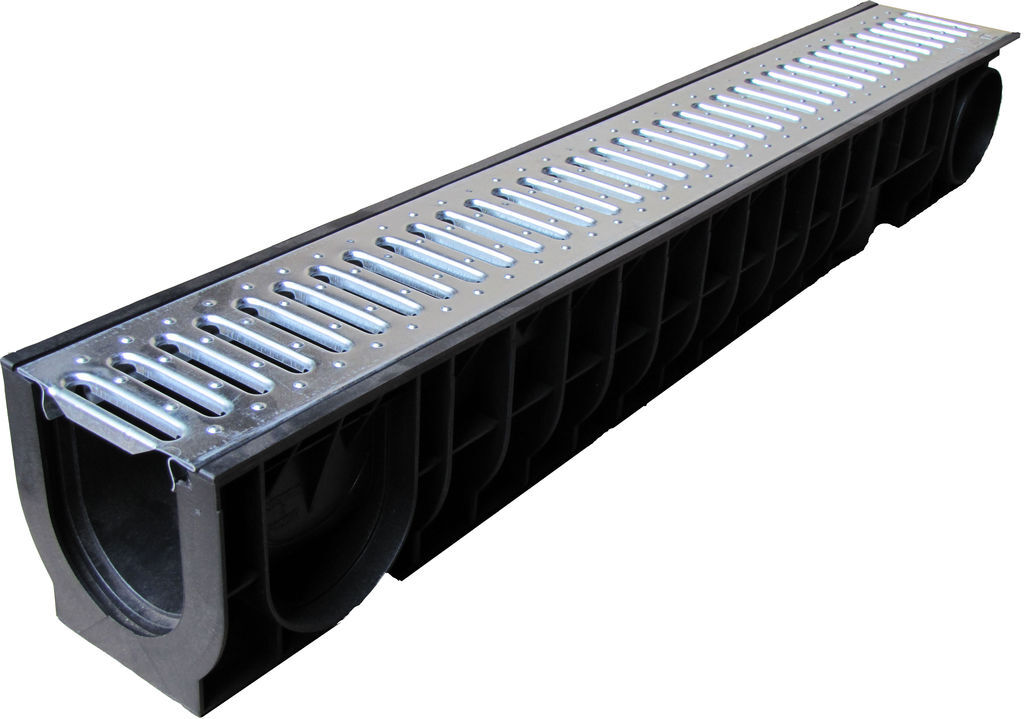

  1. Выделяем на участке места, на которых будут располагаться поворотные колодцы, дождеприемники. Если необходимо обеспечить сбор воды с крыльца, то также предусматриваются специальные поддоны, снабженные решетками. Отличные решения предлагает концерн ACO, выпуская придверные системы с фиксированной шириной 60, 75 и 100 см. Под водостоком устанавливаем точечные водоприемники, которые в большинстве случаев выбираются по внешнему виду и способу поступления в них ливневых вод. Водоприемные воронки выпускаются как с классическим разрывом струи, где вода из водосточной трубы поступает на пластиковую или чугунную решетку, так и полностью закрытые - в которых водосточная труба плотно и герметично подключается, разрыва струи нет и никакие брызги не попадают на отмостку и здание. Вдоль пешеходных дорожек, парковок, и поперек въезда на участок необходимо расположить линейные водоприемники, это специальные каналы закрытые решетками, основное назначение - принять потоки воды поступающие с твердых покрытий, и транспортировать собранную воду в ливневые ревизионные колодцы. После всего перечисленного можно приступать к подготовке ям и траншей для установки всех элементов системы.
  2. Для начала необходимо выполнить разметку площадки в соответствии с утвержденным планом. Не стоит стремиться уместить всю ливневку в одну ветку, гораздо разумнее разделить ее на самостоятельные части, которые будут собирать воду с крыши, дорожек и участка. Для каждой из веток стоит сделать контрольный колодец и, соответственно, отдельную систему трубопроводов. Проводим земляные работы — траншеи, в которые будет укладываться ливневый трубопровод, выравниваются с помощью песчаной подушки — после проверки уклона можно начинать монтаж ливневой канализации. В обустроенные траншеи укладываем трубы, соединяя их в колодце — такие работы необходимо провести для каждой ветки ливневой канализации. При наличии на плане линейных участков ливневки необходимо выкопать канавки для лотков — в них также закладывается песчаная подушка и тщательно утрамбовывается. После этого можно укладывать сами лотки, которые крепятся с помощью раствора, для участков где предполагается проезд транспорта необходимо обустраивать специальный фундамент для лотков. Решетке для ливневой канализации фиксируются различными способами, это могут быть защелки, хомуты, и классическое болтовое соединение. Для премиальных систем применяют щелевые решетки, в них видимая часть представляет собой две полоски нержавеющей стали, с зазором около сантиметра.
  3. Установка дождеприемников - помните что после монтажа и обратной засыпки - перенести расположение будет очень сложно.
  4. Подключение всех элементов системы происходит с применением стандартных, общепринятых размеров 110 и 160мм, в некоторых случаях 200мм. Старайтесь избегать уникальных решений с размерами подключений 90, 100, 125, 150 и 175мм, в случае если потребуется неучтенный при планировании элемент, то приобрести его будет очень проблематично.
  5. После завершения монтажа ливневой канализации засыпаем траншеи грунтом и уплотняем его.
  6. Завершающий этап создания ливневки — это проверочное испытание, которые подтвердит правильность выполнения всех этапов работы. Необходимо начать процесс промывки ливневки с кровли и отследить попадание стоков в дождеприемник, а после и в основной коллектор, и в ливневый колодец.

Для новичков сложность может составлять балансировка по расходу воды каждой из веток ливневки. Количество воды, поступающее по каждому водоприемнику, и пропускная возможность труб должны соответствовать друг другу. Что касается расчетов, то их стоит вести на основе площади обслуживаемой поверхности. Вот требования, которые обеспечивают нормальную стабильную работу системы сбора и отвода дождевой и паводковой воды:
  1. Рассчитывая сечение трубопровода, не стоит выбирать трубы впритык к сделанным расчетам — лучше сделать запас, который должен составлять как минимум 20%. Это позволит не только пережить пиковые нагрузки без разрушения системы, но и получить работоспособную ливневку, даже если в расчетах имеются ошибки. Угол наклона водоотводных труб должен быть в пределах 4-5 градусов — такой уклон необходим на случай загрязнения внутри трубопровода. Идеально чистая труба без препятствий пропускает воду даже при уклоне в 1-1,5 градуса — она движется под действием силы тяжести. Но если трубопровод будет загрязнен, а значит, его диаметр уменьшится, это может вызвать снижение работоспособности системы практически до 0.
  2. Для линейной ливневки необходимо предусмотреть дополнительный песчаный и грязевой фильтр, который устанавливается в ревизионном колодце, или в конце потока образованного каналом. Другими словами говоря - на каждую ветку линейного дождеприемника необходимо смонтировать пескоуловитель, который при монтаже будет выглядеть так же как вся система, но его подземная часть имеет больший объем, предназначенный для улавливания песка и различных фантиков и листьев которые могут попасть во внутрь.
  3. На каждой отдельной ветке ливневой канализации должно приходиться по одному ревизионному колодцу, что позволит эффективно устранять засоры и в целом отслеживать состояние системы. Также стоит обустроить колодец, который будет использоваться для сбора воды от всех водоприемников на площади вокруг дома. Еще один колодец можно сделать непосредственно для водоприемника, собирающего воду вдоль дорожек и площадок. С помощью перепускной трубы соединяем оба колодца — так можно будет при необходимости осуществлять выравнивание нагрузки на ливневую канализацию.

Монтаж дождеприемников ливневой канализации


Глубина залегания водоотводных труб для ливневой канализации составляет примерно 30-60 см (ниже основной глубины замерзания почвы), поэтому траншеи для водоотводов необходимо выкопать глубиной в пределах 60-90 см.
Для установки точечного дождеприемника потребуется подготовить прочное основание, не забывая про ряд моментов связанных с конструкцией, например распространенные квадратные дождеприемники 30х30х30см изготовленные из пластика, конструктивно в течении всего периода работы содержат в себе приличный объем воды, которая в зимний период замерзает, и может вызвать разрушение не только изделия но и отмостки. Для таких изделий требуется очень прочный фундамент и монументальная обваловка цементной смесью.
Монтаж трубопровода подразумевает не только соединение труб, но и подключение прочих элементов ливневки, будь-то соединительные муфты, тройники, пескоуловители, ревизионные колодцы и так далее.
Строительным уровнем проверяем наличие уклона на всем протяжении коммуникации.

Самые распространенные ошибки при монтаже ливневой канализации


1.Неоправданная экономия

Стремление застройщика сэкономить на мелочах может стать причиной неудобства для будущего домовладельца. Если вместо точечного дождесборника обустраивают обычные отмостки, то никакого эффекта это не дает. Вода все равно будет стекать в грунт, затекать под фундамент, вызывая проседание и деформацию материалов.
Попытка сэкономить на этапе строительства всегда становится причиной дорогостоящего ремонта.
Отличным примером неоправданной экономии служат трубы, большинство специалистов, выбираю коммуникации не задумываются о условиях эксплуатации, а именно что протекает и при каких температурах, какие нагрузки приходятся на коммуникации.

2. Отсутствие технического обслуживания

Следующая распространенная ошибка, которую допускают владельцы участков с построенной ливневой канализацией, это отсутствие технического обслуживания и профилактики. Чистка системы должна проводиться 2 раза в год — она подразумевает следующие действия:
  1. очищаем колодцы от ила;
  2. удаляем мусор из воронок;
  3. промываем лотки — для этого достаточно иметь в садовый шланг;
  4. очистка пескоуловителей;
  5. если в дождесборнике имеется мусорная корзина, ее также очищаем.
Несложный уход за ливневкой позволяет системе эксплуатироваться без перебоев долгие годы, а домовладельцам — не тратиться на ремонт.

3. Недостаточный уклон трубопровода

Недостаточный уклон трубопровода ливневой канализации приводит к заиливанию, засорению, промерзанию труб в осенне-весенний период. Но не стоит руководствоваться правилом «чем больше, тем лучше», поскольку увеличение уклона стоков выше норматива приводит к росту скорости движения воды по системе, и как ни странно частицы ила и песка просто не успевают за потоками воды и оседают на внутренних стенках трубы.
Все это обеспечивает повышенную нагрузку на все элементы ливневой канализации, а потому сама канализация начинает интенсивно изнашиваться. В результате один из участков неизбежно выйдет из строя, не выдержав интенсивности эксплуатации, на которую не рассчитан.
Если на этапе строительства ливневой канализации были выдержаны все требования и нормативы, а все работы выполнялись качественно, такая система выглядит эстетично, не портит ландшафт и без проблем эксплуатируется десятилетиями.
